旋轉型花鍵

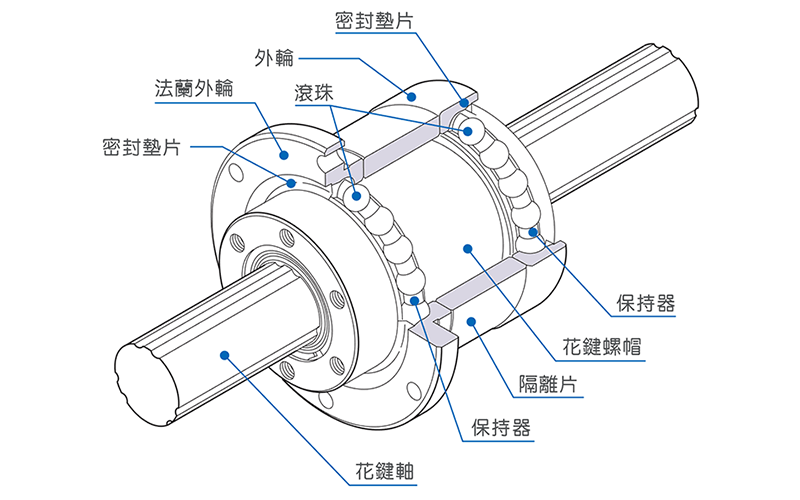

旋轉型花鍵軸外圈上設有三條凸肩突出部分，并且排列了兩條(總共六條)滾珠分別從左右方將其夾住，可自然地施加預壓。花鍵螺帽外徑上設置帶接觸角的滾珠滾動面構成支撐軸承，滾珠列通過內部特殊樹脂保持器進行循環運動，所以即使將花鍵軸抽出，滾珠也不會脫落且支撐軸承帶有專用密封墊片，可防止異物流入。

大扭力負荷能力、對于同時承受扭力和徑向負荷的扭力傳輸機構和地點為最佳選定、旋轉方向間隙為零、防止?jié)L珠脫落保持器型。主要用途、裝配機器人的 Z 軸、自動裝卸機、連續自動工作機械、自動搬送設備、繞線機、研磨床主軸驅動軸。

旋轉型
旋轉型花鍵為精巧的滾珠花鍵設備，支撐軸承與花鍵螺帽的外周直接集成。公稱型號 LTR LTR-A
